产品名称：Openmptcprouter HDMIX4-4K
产品类型：4 路 4k HDMI 视频采集卡 + 4 路4K HDMI 环出

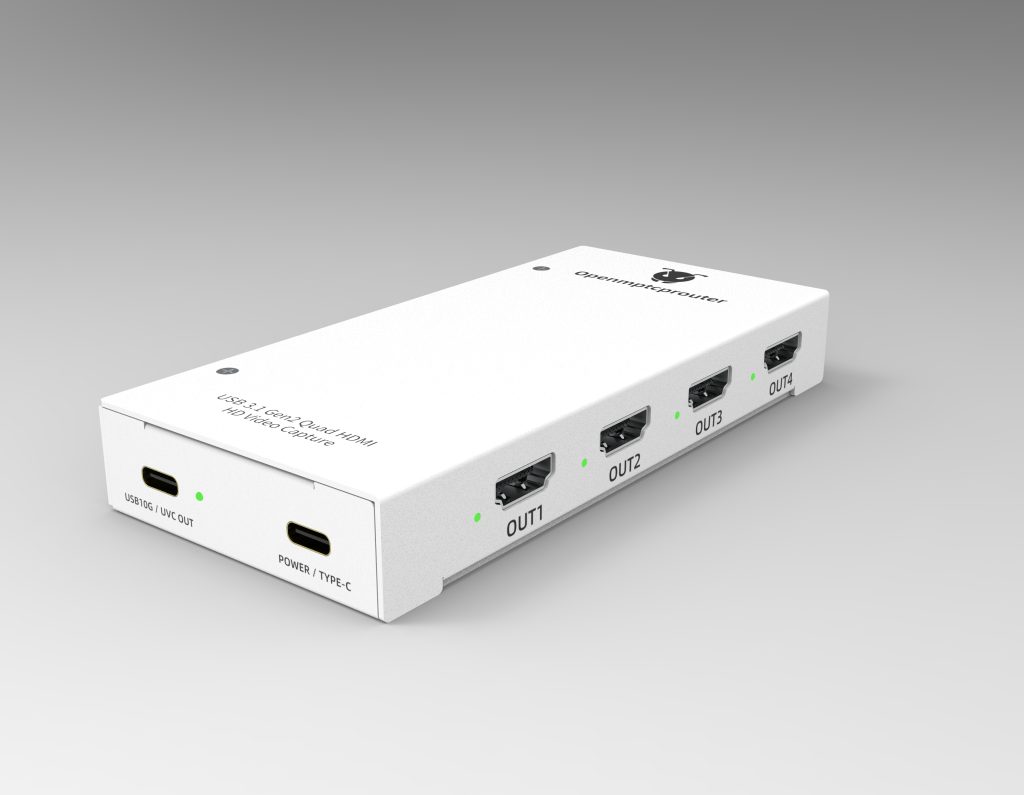

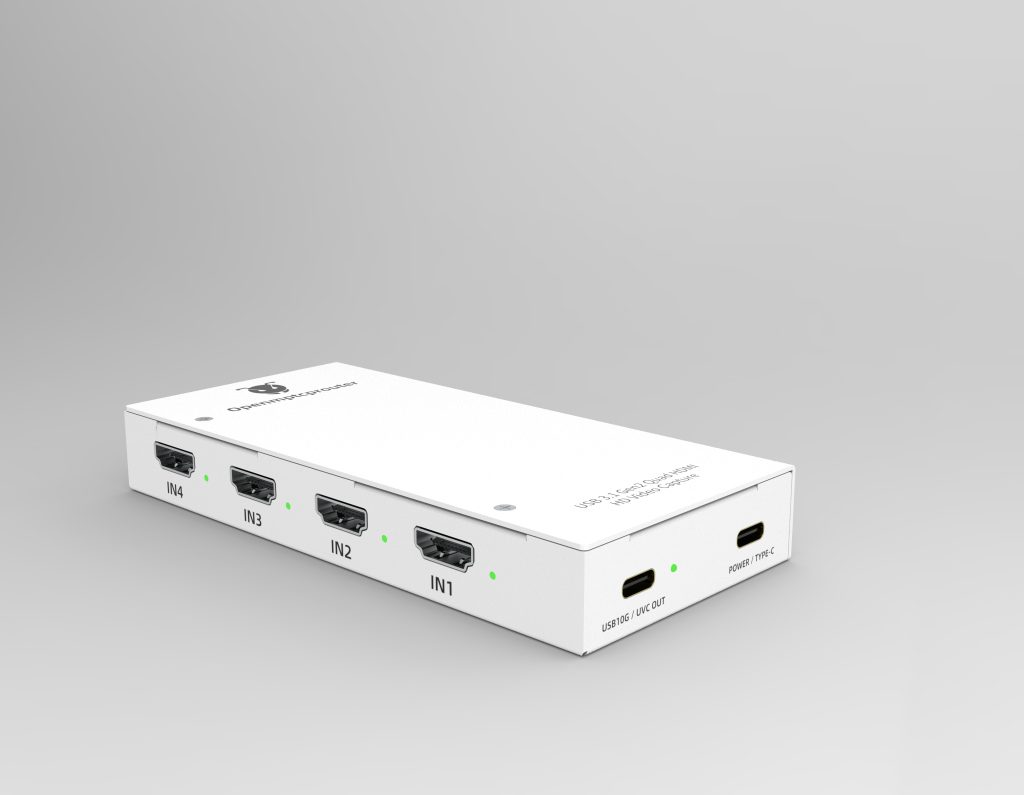

接口：双 Type-C（主数据口 + PD 辅助供电，仅供电不扩带宽）
外观尺寸：64 × 136 × 20 mm
上行总带宽：USB 3.2 Gen2x1（10Gbps 上限）
产品简介
HDMIX4-4K 面向多机位直播与制作，支持 4 路 HDMI 同时采集 + 4 路 HDMI 环出。采用标准 UVC 协议免驱动，兼容 Windows / macOS / Linux / Android。
每通道最高支持 4K UHD 和1080HD视频采集（可选 YUV422 / NV12 / RGB24 / MJPEG）。在总带宽限制下，可灵活组合多路采集，提供多种优化配置方案，兼顾画质与稳定性。
关键卖点
- 4 路独立4K采集 + 4 路4K环出：互不干扰，延迟低、稳定性高
- 10bit 色深：画面细节更丰富（YUV422 / NV12 / RGB24 / MJPEG）
- UVC 免驱：即插即用，系统兼容广
- 双 Type-C：主口传输+供电，副口 PD 辅助供电（手机/平板场景更稳）
上行带宽与接口说明（非常重要）
- 设备上行 物理上限 10Gbps（Gen2x1）。
- 即使接入 USB 3.2 Gen2x2 / USB4 / 雷电 3/4 主机端口，也不会突破设备 10Gbps 限制；更高速主机仅带来兼容性与余量。
- 副 Type-C 为 PD 供电口，用于手机/iPad 等供电不足场景，不参与数据传输，不增加带宽。
- 建议主机端口 ≥10Gbps，USB 3.0（5Gbps）使用时需降规格或改压缩格式。
- 单路支持分辨率和格式如下：
- USB 3.0 模式支持列表
- YUV422 格式
- | 分辨率 | 支持帧率 |
- |——–|———-|
- | 1920×1080 | 60Hz/50Hz/30Hz/25Hz/20Hz/15Hz/10Hz |
- | 1600×1200 | 60Hz/50Hz/30Hz/20Hz/15Hz/10Hz |
- | 1360×768 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1280×1024 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1280×960 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1280×720 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1024×768 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 800×600 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- RGB24 格式
- | 分辨率 | 支持帧率 |
- |——–|———-|
- | 1920×1080 | 60Hz/30Hz/25Hz/20Hz/10Hz |
- | 1280×720 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 800×600 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- MJPEG 格式
- | 分辨率 | 支持帧率 |
- |——–|———-|
- | 4096×2160 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 2560×1440 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 3840×2160 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1920×1080 | 120Hz/60Hz/50Hz/30Hz/50Hz/30Hz/20Hz/10Hz |
- | 1600×1200 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1360×768 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1280×1024 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1280×960 | 60Hz/50Hz/30Hz/20Hz/10Hz/6Hz |
- | 1280×720 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1024×768 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 800×600 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- NV12 格式
- | 分辨率 | 支持帧率 |
- |——–|———-|
- | 3840×2160 | 30Hz/20Hz/10Hz |
- | 2560×1440 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- | 1920×1080 | 60Hz/30Hz/20Hz/10Hz/6Hz |
- | 1280×720 | 60Hz/50Hz/30Hz/20Hz/10Hz |
- 关键说明
- 格式特点
- – **YUV422**: 无压缩格式，带宽需求较高，色彩还原度好
- – **RGB24**: 无压缩格式，带宽需求最高，色彩精度最佳
- – **MJPEG**: 硬件压缩格式，带宽效率高，支持分辨率最广
- – **NV12**: YUV420格式，带宽需求适中，适合流媒体应用
- USB模式差异
- – **USB 3.0**: 理论带宽10Gbps，支持高分辨率高帧率
单路视频规格上限（含协议开销近似）
| 格式 | 分辨率 | 帧率 | 典型带宽占用 |
|---|---|---|---|
| YUV422 10bit | 1920×1080 | 60fps | ≈ 3.0 Gbps |
| NV12 10bit | 1920×1080 | 60fps | ≈ 2.2 Gbps |
| MJPEG（硬件压缩） | 3840×2160 | 60fps | ≈ 0.47–0.63 Gbps |
注：以上“典型带宽占用”已考虑协议开销，实际会随主机/线材/软件略有差异。
多路视频同时采集推荐组合（确保 ≤10Gbps）
目标：列出“开箱即用”的安全组合，避免踩总带宽 10Gbps 天花板。
4 路场景
- ✅ 4× 1080p60 NV12 → 2.2Gbps×4路 = 8.8 Gbps（稳）
- ✅ 4× 4K60 MJPEG → ~0.5Gbps–0.68Gbps×4路 = 2–2.7 Gbps（非常稳）
- ⚠️ 4× 1080p60 YUV422 → 3.0Gbps×4路 = 12 Gbps（超出 10Gbps，不支持）
- 建议替代：
- 3路× 1080p60 YUV422 + 1路× 1080p60 MJPEG → 9.0Gbps + 0.12~0.17Gbps ≈ 9.1–9.2 Gbps
- 2路× 1080p60 YUV422 + 2路× 1080p60 NV12 → 6.0Gbps + 4.4Gbps = 10.4 Gbps（略超，建议改为 1YUV422+3NV12 或降一条到 50fps）
USB 3.0（5Gbps）使用时
- 建议：
- 2× 1080p60 YUV422 → ≈6 Gbps（超5Gbps，不建议）
- ✅ 2× 1080p60 NV12 → 4.4 Gbps（可行）
- ✅ 4× 1080p60 MJPEG → 0.12~0.17×4 = 0.5–0.7 Gbps（很稳）
“我该怎么选？”——快速选型指南
- 我要 4 路 1080p60 且画质优先 → 选 NV12（或 3 路 YUV422 + 1 路 MJPEG）
- 我要 4 路 4K60 → 选 MJPEG（硬件压缩，低带宽）
- 我用 USB 3.0 口 → 选 2×1080p60 NV12 或 多路 MJPEG
- 我要最严谨稳定 → 总带宽控制在 ≤9.5Gbps，为系统开销和瞬时峰值留余量
带宽计算（给懂行用户）
公式：未压缩带宽 (Mbps) = 宽 × 高 × 色彩深度系数 × 10bit ÷ 8 × 帧率
系数：YUV422=2，RGB24=3，NV12=1.5；MJPEG≈未压缩的 1/15~1/20
实际传输存在协议开销，建议按上表“典型带宽占用”评估，并预留 5–10% 富余。
Openmptcprouter HDMIX4 采集卡带宽规格（10bit 色深）
说明： 表中数据为理论带宽与协议开销后的实际带宽，便于用户参考 USB 接口选择。
| 视频格式 | 分辨率 | 帧率 | 单路带宽 | 可用接口 | 备注 |
|---|---|---|---|---|---|
| YUV422 | Full HD (1920×1080) | 60Hz | ≈3.2 Gbps | USB 3.2 / 雷电 | 标准高清 |
| YUV422 | HD (1280×720) | 60Hz | ≈1.4 Gbps | USB 3.0 / USB4 | 低延迟 |
| NV12 | Full HD (1920×1080) | 60Hz | ≈2.4 Gbps | USB 3.0 / USB4 | 标准效率 |
| RGB24 | Full HD (1920×1080) | 60Hz | ≈4.9 Gbps | USB 3.2 / 雷电 | 高色彩精度 |
| RGB24 | HD (1280×720) | 60Hz | ≈2.2 Gbps | USB 3.0 / USB4 | 中等精度 |
| MJPEG | 4K UHD (3840×2160) | 60Hz | 0.48–0.64 Gbps | USB 3.0 / USB4 | 高压缩、低带宽 |
| MJPEG | Full HD (1920×1080) | 60Hz | 0.25–0.33 Gbps | USB 2.0 / USB3.0 | 压缩传输，轻量采集 |
| MJPEG | HD (1280×720) | 60Hz | 0.06–0.07 Gbps | USB 2.0 / USB3.0 | 多路低延迟 |
🔹 使用建议
- USB 3.2 / 雷电接口 (≥10Gbps)
- 可支持 4 路 Full HD YUV422 同时采集
- USB 3.0 (5Gbps)
- 建议 2 路 Full HD YUV422 同时采集
- 或 4 路 NV12 / MJPEG 同时采集
- USB 2.0 (480Mbps)
- 仅适合单路 HD MJPEG 或 NV12 低帧率采集
按照 USB 10Gbps 总带宽上限 严格计算，考虑单路实际带宽，最佳多路组合如下：
| 视频格式 | 分辨率 | 帧率 | 单路实际带宽(Gbps) | USB接口 | USB10G支持路数 | 最佳组合（多路搭配） |
|---|---|---|---|---|---|---|
| YUV422 | 1080P (1920×1080) | 60Hz | 3.23 | USB 3.2 / 雷电 | 3 | 3路1080P YUV422 |
| YUV422 | 1080P (1920×1080) | 30Hz | 1.62 | USB 3.2 / 雷电 | 6 | 4路1080P + 1路720P YUV422 |
| YUV422 | 720P (1280×720) | 60Hz | 1.44 | USB 3.2 / 雷电 | 6 | 4路720P YUV422 |
| NV12 | 1080P (1920×1080) | 60Hz | 2.43 | USB 3.2 / 雷电 | 4 | 4路1080P NV12 |
| MJPEG | 4K UHD (3840×2160) | 60Hz | 0.64 | USB 3.2 / 雷电 | 15 | 可同时采集最多4路4K MJPEG |
| MJPEG | 1080P (1920×1080) | 60Hz | 0.33 | USB 3.2 / 雷电 | 30 | 可同时采集最多4路1080P MJPEG |
| RGB24 | 1080P (1920×1080) | 60Hz | 4.85 | USB 3.2 / 雷电 | 2 | 2路1080P RGB24 |
| RGB24 | 720P (1280×720) | 60Hz | 2.16 | USB 3.2 / 雷电 | 4 | 4路720P RGB24 |
| RGB24 | 800×600 | 60Hz | 1.12 | USB 3.2 / 雷电 | 8 | 4路800×600 + 1路720P RGB24 |
✅ 特点：
- 单路带宽已考虑 USB协议开销 1.2-1.3倍。
- “USB10G支持路数”严格计算，总带宽 ≤10Gbps。
- “最佳组合”给出可行的多路采集方案，保证不丢帧。
- RGB24 对带宽消耗大，适合低路数或低分辨率场景。
兼容性与系统
- UVC 1.0 视频设备，免驱
- Windows XP/7/8/10/11、Linux、macOS、Android 5.0+
- 推荐主机端口：USB 3.2 Gen2x1（10Gbps）或更高；更高速端口不会提升本设备上限，但有助于稳定性
应用场景
- 多机位直播（电商、教学、活动转播、演播室）
- OBS / vMix / Zoom 等制作与会议系统
- 手机/iPad 直连采集（PD 辅助供电更稳）
- 多路安防/演示/录制
